^^Campo magnetico solenoide.

Per esplorare un campo magnetico ...

Strumenti: Ago magnetico esploratore (bussola).

Trovare una posizione-luogo senza interferenze.

• NON sul bordo del tavolo del laboratorio, poiche' c'e' sotto il sostegno di ferro, e l'ago magnetico si allinea con tale sostegno !
• Sembra che il luogo meno disturbato sia il centro del tavolo.
  Pero' e' anche scomodo.

Esplorando con l'ago magnetico...

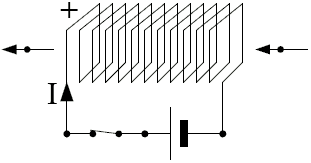

Esplorazione minima: All'estremo, davanti alla faccia. .odg|pdf

La bobina ha i poli

Da una parte attira, e dall'altra respinge. Il simbolo + marca la parte e il corrispondente morsetto in cui la corrente entrante crea il polo Nord (= campo magnetico uscente). Conclu: La bobina percorsa da corrente, si comporta come la calamita bipolare.

Oss: disegno l'interruttore piuttosto che un contatto fisso, per esprimere che e' la presenza/assenza di corrente elettrica che evidenzia il fenomeno di deviazione dell'ago.

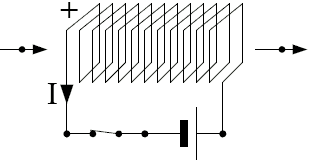

Inversione della corrente

causa l'inversione della polarita' dell'elettrocalamita.

Esplorazione piu' ampia

le 4 direzioni principali, e le 4 diagonali

Esplorazione totale

come per il magnete bipolare.

Approfond

Deviazione ago magnetico tramite corrente solenoide.
