^^Montare la rete elettrica 1s(2p3), dato il suo disegno. Seguire il giro della corrente. Accendere e osservare.

Relazione parte di >>>, >>>. Copiarla solo 1 volta.
L'obiettivo e' di costruire 1s(2p3), ma molti sbagliano, costruendo (1s2)p3, quindi conviene costruire entrambe.

Bipoli =, e collegamento ≠ , ⇒ rete ≠   !!!
Attenzione quando si collega ! Sbagliare e' facile.

Rete 1s(2p3)      Rete (1s2)p3


Disegno Topologico.

1s(2p3) e (1s2)p3 sono Nome-formula bipolo composto con serie e parallelo.


Disegno Topografico

≡ schema di montaggio.

Copiare tutti i disegni.

Usare colori ≠ per bipoli (qui in nero) e fili di collegamento (qui in rosso).

Disegno topologico, e disegno-schema di montaggio.

Entrambi i tipi di disegno, per capire meglio.

Confrontiamo le 2 reti

Nelle 2 reti c'e' 1 sola differenza: il filo F3 e' sempre collegato allo stesso bipolo1, ma ad un polo od all'altro, e cio' cambia radicalmente il comportamento. Provare, basta tenere libero il capo di F3 e spostarlo da un polo all'altro del  bipolo1 facendo contatto.

Montaggio con chiare biforcazioni e confluenze

usando piu' fili, per suggerire il comportamento della corrente. In pratica si puo' fare in altri modi.

Entrambe le reti hanno 2 nodi.

Rete 1s(2p3), nodi in pratica:
Nodo N1   Nodo N2


Es di realizzazione pratica di nodi che rispettano lo schema di montaggio

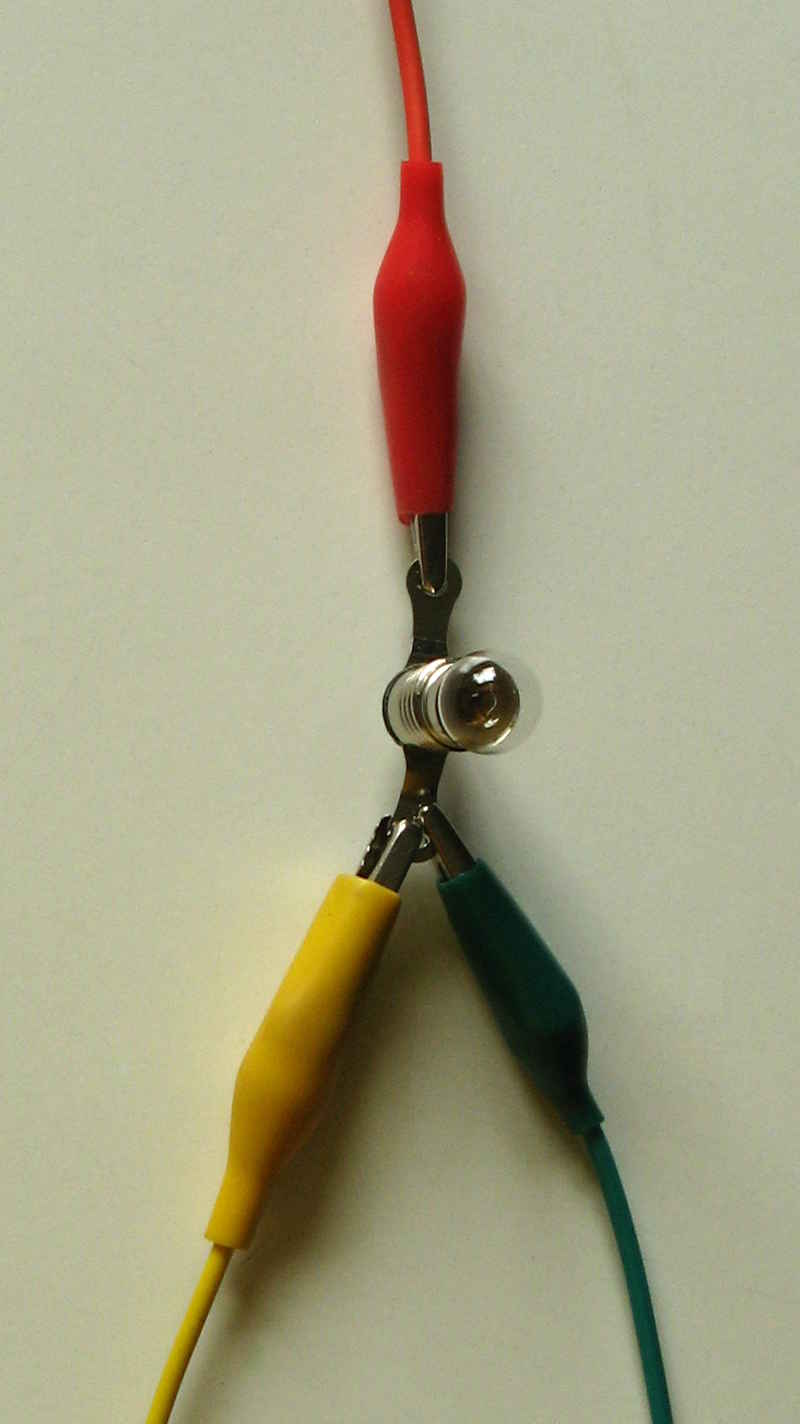

Nodo1: 2 coccodrilli pinzano un braccio del portalampada

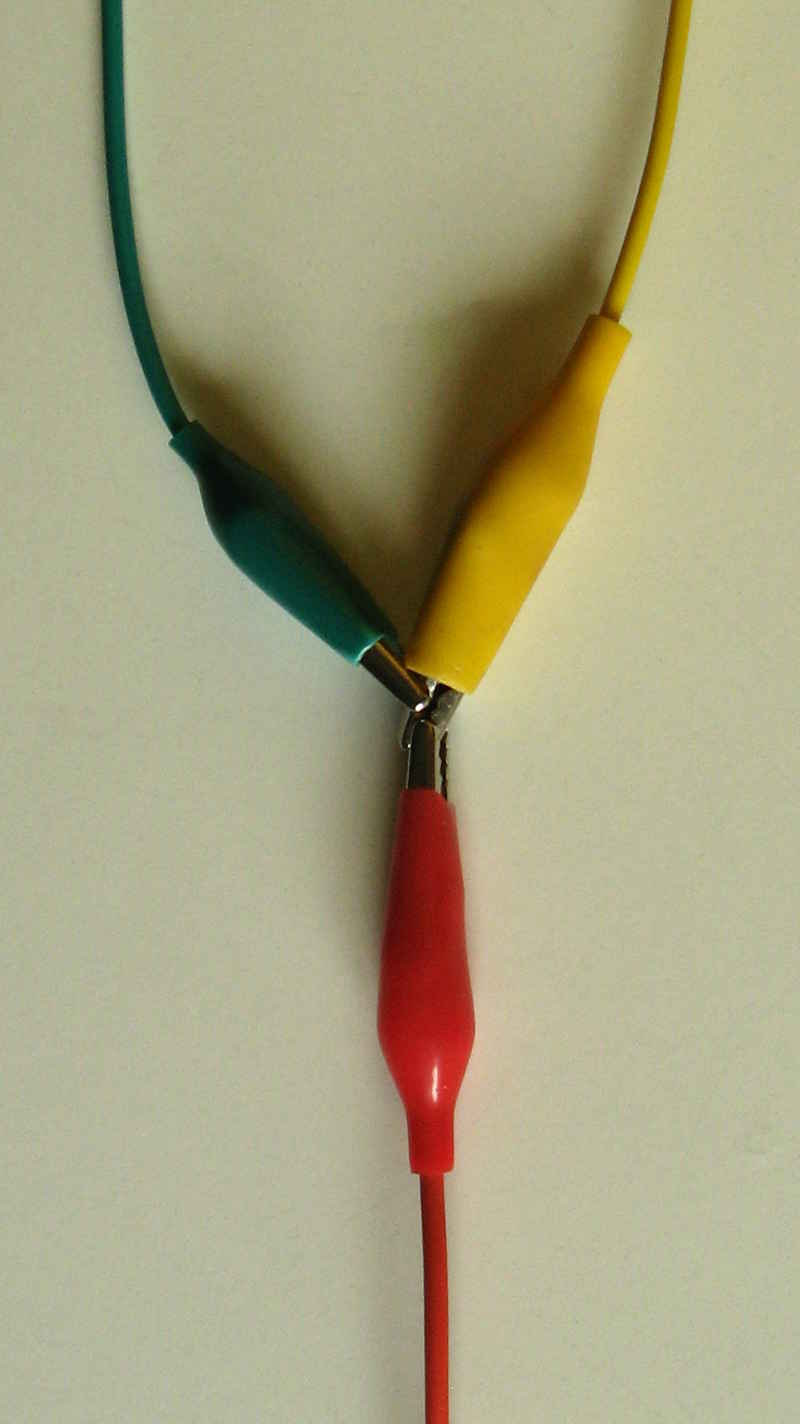

Nodo2: 3 coccodrilli si pinzano tra loro.



Seguire il GIRO della corrente nella rete

serve per montare la rete e capire come la corrente si muove:






  1. la corrente esce dalla pila polo +, entra nel filo F1, lo percorre
  2. esce da F1, entra nel bipolo 1 (B1)
  3. esce dal B1, entra nel nodo 1 N1
  4. esce dal N1 dividendosi in 2:
    • una parte entra nel F2
    • il resto entra nel F3
  5. esce dal F2, entra nel B2;
    esce dal F3, entra nel B3
  6. esce dai 2 bipoli, e passando per F4 e F5, entra nel nodo 2 N2, riunendosi
  7. esce dal N2, entra nel F6
  8. esce dal F6, e ri-entra nella pila, polo -



   2 disegni della stessa rete, denominato e non, per insegnare l'importanza del denominare.

Nella relaz, solo dis con gli identificatori (≡ nomi, es: N1, F3)



Materiali

3 lampadine uguali da 4,8V; 3 pile da 1,5V; 6 fili coccodrillo-coccodrillo.

Conclusione

Le lampadine in parallelo si accendono di meno, rispetto all'altra, poiche' sono attraversate da una corrente minore, dato che la corrente della lampadina L1 si divide nelle 2 lampadine L2 e L3.






Approfondimento. Da non riportare in relazione.


Scelta denominazione nodi. I nomi dei nodi in ordine ...

Si possono fare piu' montaggi per uno stesso schema topologico. Es

Nodo2: coccodrillo 2 e 3 pinzati tra loro vanno direttamente al - (meno) della pila.

Nodo2: filo pinza 1 capo di ognuno dei 2 bipoli 2 e 3, e altro filo collega 1 polo a piacere alla pila.

Stesso circuito con ...

bipoli astratti    numerati    lampadine


Esempi di reti elettriche

  1. Una rete simpatica matematica: Rete elettrica degli spigoli.
  2. Topologia e topografia delle reti.

Un salto nelle reti

C'e' la rete elettrica, la rete ... >>>

Links

Arrivi. Misuro la corrente di ...

Guida ins

Procedimento con alimentatore stabilizzato 2013

  1. Montare la rete come da disegno.
  2. Predisporre l'alimentatore (secondo procedura).
  3. Accendere l'alimentatore e fissare il voltaggio a 4,8V.

Misure

V [V] I [A]
4,8 0,27
   Sono i valori degli strumenti a bordo dell'alimentatore.

Seguiamo il giro della corrente nella rete:

Sottaciamo il percorso nei fili di collegamento.


  1. La corrente esce dalla pila +
  2. entra nel bipolo 1 (B1)
  3. esce dal bipolo 1
  4. entra nel nodo 1 (N1)
  5. esce dal N1 dividendosi in 2:
    • una parte entra nel B2,
    • il resto entra nel B3.
  6. esce dai 2 bipoli
  7. entra nel nodo (N2), riunendosi
  8. esce dal nodo 2
  9. ri-entra nella pila -

Seguiamo il GIRO della corrente nella rete

serve per montare la rete e capire capire come la corrente si muove:


  1. la corrente esce dalla pila polo +, entra nel filo F1, lo percorre
  2. esce da F1, entra nel bipolo 1 (B1)
  3. esce dal B1, entra nel nodo 1 N1
  4. esce dal N1 dividendosi in 2:
    • una parte entra nel B2, passando per F2
    • il resto entra nel B3, passando per F3.
  5. esce dai 2 bipoli, e passando per F4 e F5, entra nel nodo 2 N2, riunendosi
  6. esce dal N2, entra nel F6
  7. esce dal F6, e ri-entra nella pila, polo -



Materiali (quando usavo l'alimentatore stabilizzato)

alimentatore; 2 cavi spina-coccodrillo; 4 fii coccodrillo-coccodrillo; 3 lampadine uguali da 4,8V.





La rete elettrica piu' semplice, 2 nodi. (Alter espo)

Rete 1s(2p3)    Nodo N1    Nodo N2    Attenzione,
collegamento ≠


Studio espo



rete_2_nodi.xcf

Versioni "Uguali bipoli. diverso collegamento. "

  1. Il filo F3 ha un capo spostato prima o dopo il bipolo 1, cioe' sempre allo stesso bipolo, ma cio' cambia radicalmente il comportamento. Provare.
