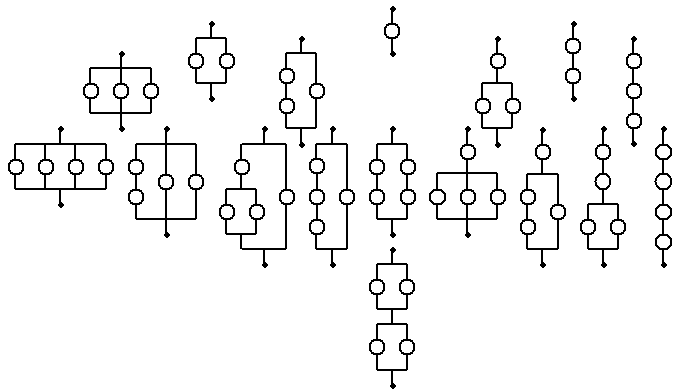

^^Enumerazione dei bipoli composti fatti da 4 bipoli, in ordine di resistenza.

Enumerazione dei bipoli composti fatti da 3 bipoli.

D: Quanti sono i bipoli composti che si possono costruire collegando 4 bipoli ?

Enumerazione dei bipoli composti fatti da 4 bipoli. Versione compatta.

• in ordine di resistenza elettrica (ordine orizzontale)
• in ordine di nr bipoli componenti (ordine verticale).

Versione simmetrica. Ordine resistenza crescente da in alto a sinistra, proseguendo poi a U sdraiata, cioe' arrivati in fondo si scende alla riga successiva e si torna indietro da dx a sx.

ApBpCpD	ApBpC	ApBp(CsD)	ApB	Ap(Bs(CpD)	Ap(BsC)	Ap(BsCsD)	(AsB)p(CsD) (ApB)s(CpD)
1/4	1/3	2/5	1/2	3/5	2/3	3/4
AsBsCsD	AsBsC	AsBs(CpD)	AsB	As(Bp(CsD)	As(BpC)	As(BpCpD)

Il bipolo corrispondente in verticale:

• la formula si ottiene scambiando le 2 operazioni: s con p.
• la resistenza e' il suo reciproco, idem per la conduttanza.

I nomi-lettera dei bipoli sono dati alto-basso sx-dx.

Alter espo

Alter Enumerazione dei bipoli composti fatti da 4 bipoli, in ordine di resistenza e nr bipoli componenti

Alter Enumerazione dei bipoli composti fatti da 4 bipoli, in ordine di resistenza e nr bipoli componenti. Formula collegamenti.

ApB

AsB

ApBpC

(AsB)pC

As(BpC)

AsBsC

ApBpCpD

(AsB)pBpC

(As(BpC))pD

(AsBsC)pD

(AsB)p(CsD) (ApB)s(CpD)

As(BpCpD)

As((BsC)pD)

AsBs(CpD)

AsBsCsD

Alter Enumerazione dei bipoli composti fatti da 4 bipoli, in ordine di nr bipoli componenti e resistenza.

Enumerazione bipoli composti fino a 4 bipoli, in ordine di resistenza.

ApBpCpD	ApBpC	(AsB)pCpD	ApB	(As(BpC))pD	(AsB)pC	(AsBsC)pD	(AsB)p(CsD) (ApB)s(CpD)
As(BpCpD)	As(BpC)	As((BsC)pD)	AsB	AsBs(CpD)	AsBsC	AsBsCsD
