^^Esp: Tracciare la posizione di massima altezza del rimbalzo, variando l'altezza di sgancio, e ripetere 3 volte per ogni altezza; misurare e tabellare. Procedimento.

N hs hr1 hr2 hr3 1 50 2 60 3 70 4 80 5 90 6 100 7 110 8 120 9 130 10 140 11 150 hs altezza sgancio hr1 altezza rimbalz 1 hr2 altezza rimbalz 2 hr3 altezza rimbalz 3 Misure in cm.

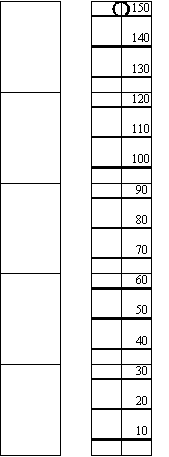

Il disegno raffigura una striscia di fogli che fa da campo di tracciatura (5 fogli formato A4 giuntati, tot circa 150cm); prima vuota, poi  decimetrata.
La misura va fatta precisa al millimetro e riportata in tabella in cm e mm, es: 98,6.

Preparare il campo di tracciatura.

Si tratta di preparare un "metro decimetrato" lungo 5 fogli

1. Prendere 5 fogli grandi a quadretti. Le dimensioni sono circa 21x30 cm, esattamente e' il formato A4= 210x297 mm
2. Giuntare i fogli col nastro adesivo, giuntare lungo in lato corto, in modo da ottenere una striscia lunga circa 5x30cm = 150 cm
3. Giuntare accostando i fogli e non sovrapponendoli in parte, in modo da poter ripiegare i fogli uno sull'altro lungo la giunzione, far coincidere i buchi, e poterli cosi' inserire nel quaderno ad anelli come se fossero un unico foglio.
4. Lavorare su un tavolo.
5. Tracciare un livello a un estremo della striscia, a circa 5 cm dal lato corto, su una riga della quadrettatura, non a caso. Questo e' il livello 150 cm.
6. Tracciare tutti gli altri livelli ogni 10 cm. Il procedimento piu' conveniente e' di avere un metro. Non e' detto che i livelli finiscano sulla quadrettatura, anzi quasi sempre non lo saranno.
7. Scrivere ad ogni livello la sua altezza: da 150, 140, 130, ..., fino a 10 cm.
8. Come linea ideale di caduta segnare la mezzaria della striscia, da li' verra' sganciata la pallina. Se le giunture sono state fatte bene, rispettando l'allineamento della quadrettatura, sara' possibile tracciare la mezzaria della striscia su una riga della quadrettatura, altrimenti usare una riga.
   L'incrocio con il livello a 150 cm fornisce il punto di sgancio.

Eseguire le misure

1. Attaccare il campo di tracciatura al muro.
   1. La cosa essenziale e' che il livello a 150 cm sia effettivamente appeso a 150 cm. Per questo bisogna misurare la sua altezza da terra con un metro.
   2. Appendere in verticale. Aiutarsi con il filo a piombo, oppure una linea verticale presente in casa, per esempio nei pressi della porta, o di uno spigolo.
   3. La striscia deve essere ben stesa sul muro.
2. Sganciare
   1. E' il sotto della pallina che si deve trovare a 150 cm, non il centro o il sopra. Cioe' al punto di sgancio ci deve essere il basso della pallina.
   2. Per facilitare il posizionamento ripetuto della pallina: posizionarla con attenzione una volta e tracciarne il contorno sul foglio.
3. Ripetere 3 volte per ognuna delle altezze di sgancio.
4. Numerare i segni, man mano li facciamo,

   al fine di identificare uno rispetto all'altro; in questo caso non ci interessa registrare l'ordine in cui sono stati fatti, l'importante e' non confondere quelli sganciati da un'altezza con quelli sganciati da un'altra. La denominazione piu' conveniente e': 150e1, 150e2, 150e3 per i 3 sganci da 150 cm, 140e1, 140e2, 140e3 per i 3 sganci da 140, ecc... Non e' proprio un numero, e' un nome fatto di numeri; non e' il progressivo di nascita, ma in questo caso e' piu' utile cosi'.

5. Misurare le altezze dei segni e riportarle in tabella.

   Conviene considerare quale sia il modo piu' comodo di misurare. Forse staccare la striscia decimetrata dal muro e stenderla sul tavolo. Si puo' misurare col righello basandosi sui livelli decimetrati, ponendo lo zero del righello su uno dei livelli e poi sommando la misura del righello a quella del livello. Si puo' in alternativa usare il metro, volendo si puo' incollare uno di quei metri di carta che si trovano gratuitamente al supermercato o nei brico.

   Questa e' la tabella che la pratica ha consolidato. >>>

   Gli sganci, uno li puo' fare nell'ordine che vuole, pero' e' usuale riportarli ordinati secondo i valori crescenti della variabile causa.

Links

Torna alla pagina principale: >>>

Giustificazione del procedimento.

Quanti sganci?

- da quante altezze sganciare?
- quante ripetizioni per ogni altezza di sgancio?

• per non avere un lavoro troppo lungo: in tutto circa 30 sganci
• per esercitarci nella statistica: 3 ripetizioni per ogni altezza di sgancio.
• da cui concludiamo: 10 diverse altezze di sgancio.

Da quali altezze sganciare?

Per avere altezze comode: altezze di sgancio a partire da 150 cm, decrescendo poi di 10 in 10. Scendiamo fino a 50 cm, in modo da avere l'altezza 50 e il suo triplo, anche se cio' implica 11 altezze di sgancio piuttosto che le previste 10.

Come registrare?

Lo voglio registrare coi segni su un foglio, non direttamente la misura, in modo da avere un qualcosa di grafico visibile, diciamo una "traccia".
Potrebbe essere una striscia di carta igienica, ma e' troppo stretta; si puo' fare una striscia di fogli, giuntandoli, fino ad arrivare ad 1 metro e mezzo.
Siccome la misura nominale dei fogli di formato A4 e' di 21x29,7 cm, cioe' circa 30 cm di lato lungo, ci vogliono 5 o 6 fogli per fare 150cm (dipende da come si giuntano).
C'e' da decidere se usare i fogli come se fossero fogli bianchi e costruire una scala tramite un metro, o sfruttare la quadrettatura da 4 mm. Per usare la quadrettatura bisogna fare attenzione a come si giuntano i fogli. E' piu' efficiente il sistema col metro, volendo si puo' attaccare uno di qui metri di carta che si trovano nei negozi del fati da te.

Disegnare i vari livelli di sgancio.

Per farlo con agio conviene tracciare i livelli prima di appendere la striscia, con la striscia stesa sul tavolo.
Le misure conviene prenderle con un metro, piuttosto che stare a contare i quadretti, anche perche' ci sono gli errori ai bordi del foglio e alle giunzioni.

Poter riposizionare la striscia

Per avere un riferimento per sapere come riposizionare la striscia senza avere il metro:

• il fondo della striscia appoggia a terra
• se si fa una striscia piu' corta occorre misurare la sua posizione
  es: la posizione della cima o del fondo; se si sono tracciati i livelli di sgancio, sono loro che possono fare da riferimento.

Indicatore-segno sintetico delle altezze dei rimbalzi

Potrebbe essere:

• una linea che raccoglie dentro di se' i 3 rimbalzi, o curva o rettangolare
• o un segno orizzontale che indica la media delle altezze fatta a occhio
• o entrambe

La media stimata a occhio si potrebbe confrontare in un secondo tempo con quella che verra' poi calcolata, per divertirsi a vedere la capacita' di stima.

Nomi dei segni dei rimbalzi

Una numerazione progressiva e' sempre possibile,  pero' e' piu' comoda una che indichi anche da che altezza si e' sganciato, es: 150e1, 150e2, 150e3, 140e1, 140e2, 140e3, ecc...

Lunghezza del campo di tracciatura

Con 4 fogli la coperta e' troppo stretta, e bisogna fissare lo sgancio fuori dalla striscia, cosa che appesantisce, rispetto ai 5 fogli. Inoltre e' segnata esplicitamente la palla in posizione di sgancio.
