^^Sollevare un corpo attaccandolo al capo di una fune, e deviandola per tirare in una direzione comoda.

Qui esp, invece per indagare approfondire.

Scopo: Misurare la forza per sollevare con un una fune deviata.

Presentazione: Fare forza con una fune.

      Fune devia 90° Fune devia 180°
S

T

R

I

S

C

I

A
P

U

L

E

G

G

I

A

Materiali

  1. 4 pesi da 50g; 4 pesi da 10g; 1 portapesi, che pesa 10g.
  2. 2 dinamometri. Portata 100 e 500 gf (= 1N, 5N)
  3. 1 ÷ 1,5  metri di fune: spago da pacchi
  4. 1 perno sottile
  5. 1 perno grosso
  6. 1 puleggia

Procedimento

  1. Appendere un peso a un capo della fune, deviarla al perno, e agganciare il dinamometro all'altro capo.
  2. Sollevare a velocita' costante tirando il dinamometro, in una fissata direzione, e leggere la forza.
  3. Registrare i dati.
  4. Ripetere 2e3 con diverse direzioni: angolo di deviazione di 90° e 180°.
  5. Ripetere 2e3e4 con diversi pesi:
    1. 60 g (portapesi+50g), dinamometro da 100 g
    2. 60 110 160 210 g, dinamometro da 500 g. Se la forza e' minore di 100 g, ricordarsi di usare quello piu' sensibile.
  6. Ripetere 2e3e4e5 con un perno diverso.
  7. Ripetere 2e3e4e5 con la carrucola.

Tb raccolta dati, e elaborazione.



Perno

 Carrucola
    Sottile Grosso
  gf gf gf gf gf gf gf
N P 90° 180° 90° 180° 90° 180°
1 60 95 150 80 105 60 55
2 110 180 240 150 200 120 120
3 160 270 320 240 300 170 160
4 210 320 410 300 360 220 220

    A A A A A A
1   35 90 20 45 0 -5 ?
2   70 130 40 90 10 10
3   110 160 80 140 10 0 ?
4   110 200 90 150 10 10

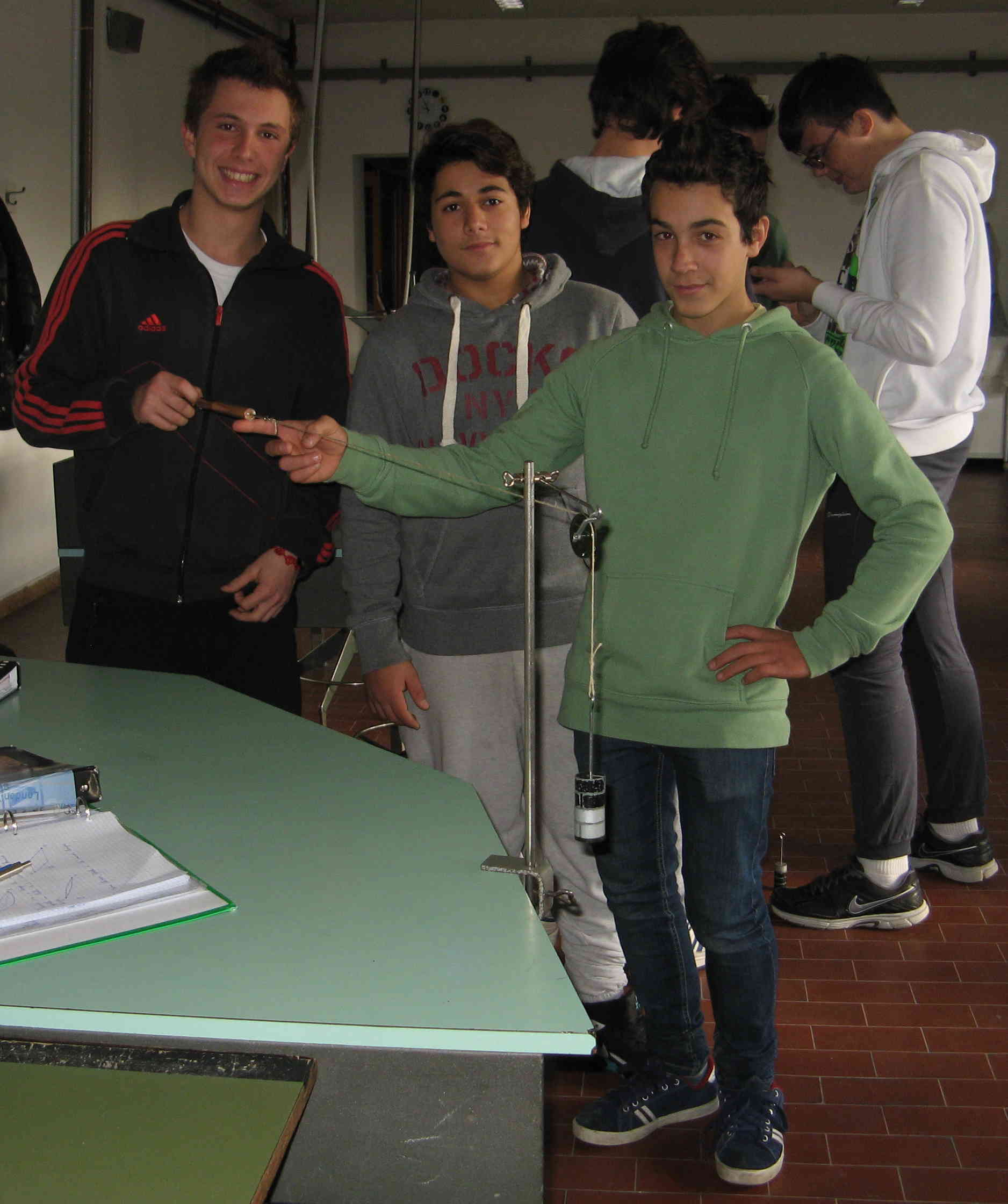

Tb dati di Nicolo' Valori, Andrea Bianchini, Yassin Marouan 29/11/12.

Misura N. 1 col dinamometro portata 100 g, N. 2 3 4 portata 500 g.

I valori registrati sono quelli segnati dal dinamometro, non sono stati corretti a seconda della sua inclinazione rispetto alla verticale. Questo spiega come mai con la carrucola risultino:

  • valori minori del peso (impossibile !) quando la fune e' deviata 180° (N. 1 55),
  • valori minori con deviazione maggiore (N. 3 160 < 170)

e' il dinamometro che rovesciato segna di meno !



D = P + A la forza del dinamometro e' uguale alla forza peso + la forza di attrito.
A = D - P per calcolare la forza di attrito sottraggo alla forza del dinamometro la forza peso

Conclu

  1. "Strisciare" vs "puleggia"

    "Strisciare" e "scorrere su puleggia" sono 2 modi che hanno lo stesso principio di funzionamento: "Fare forza deviando la fune", solo che la puleggia riduce di molto la forza di attrito.

  2. La forza di attrito della fune che striscia e' funzione:

    Sembra crescere meno rapidamente al crescere del peso, ma ci vorrebbero piu' dati.

  3. Non e' stato studiato l'effetto del cambiamento di fune.
  4. La forza per sollevare con la fune usando la carrucola, e' uguale al peso, indipendentemente dall'angolo di deviazione. Questo in prima approssimazione. Piu' precisamente, e' leggermente maggiore poiche' sono ancora presenti le forze di attrito della rotazione della carrucola, pero' molto minori dello strisciare.
