^^Rettangoli. Schema da completare, disegnare.

Premesse

1. Foglio: sia q4 che q5.

2. Unita' di misura UM= 1q o 2q.

   Le dimensioni sono date rispetto ad una unita' di misura UM.

3. Spaziatura tra le figure: S= 1 o 2 q = distanza tra una fg e la vicina.

   Le figure sono equispaziate sia in orizzontale che in verticale, con la stessa spaziatura.

4. "Superficie di disegno" = superficie entro la quale stare.

   Margine da bordo foglio: cm 4sx, 2dx, 4b(asso), 6a(lto):

   4cm dal bordo sx del foglio, 2cm dal destro, 4cm dal basso, 6cm dall'alto.

   • "Dal bordo del foglio" si intende "dove foglio finisce", sia che il foglio abbia la striscia di plastica o il bordo stampato.
   • Questi sono cm circa, non esatti, poiche' la priorita' e' di rispettare la quadrettatura.
5. Rispettare la quadrettatura.

Procedimento

1. Disegnare i segmenti guida
   1. Punto di partenza. Angolo in basso-sx della superficie di disegno, 4 cm dal bordo sinistro e dal basso del foglio.
   2. Dis 1 punto nel punto di partenza
   3. Orizzontale
      1. Spostarsi a dx (destra) di 1 spaziatura S, e disegnare 1 segmento largo 1UM
      2. Spostarsi a destra di 1S, e dis un seg, ingrandendo sempre di 1UM la larghezza.
      3. Ripetere punto precedente p2, fino ad arrivare a 2 cm dal bordo dx, senza superarlo.
   4. Tornare al punto iniziale.
   5. Verticale
      1. Spostarsi in alto di 1S, e dis un seg alto 1UM.
      2. Spostarsi in alto di 1S, e dis un seg, ingrandendo sempre di 1UM l'altezza.
      3. Ripetere punto precedente p8, fino ad arrivare ad 6 cm dal bordo alto del foglio, senza superarlo.
2. Dis i rettangoli combinazione dei seg
   1. Se si vuole,
      1. tracciare le linee orizzontali dai lati dei seg di riferimento, quelli allineati in verticale
      2. tracciare le linee verticali dai lati dei seg di riferimento, quelli allineati in orizzontale.
   2. oppure  rifarsi alla guida della quadrettatura.
   3. Ricalcare i rettangoli all'incrocio dei rettangoli di riferimento, se si vuole in colore.
   4. Se si vuole, colorare la superficie dei rtg

2013

c: Disegnare la combinazione di segmenti come rettangoli.

Combinare un lato orizzontale con un lato verticale per costruire un rettangolo.

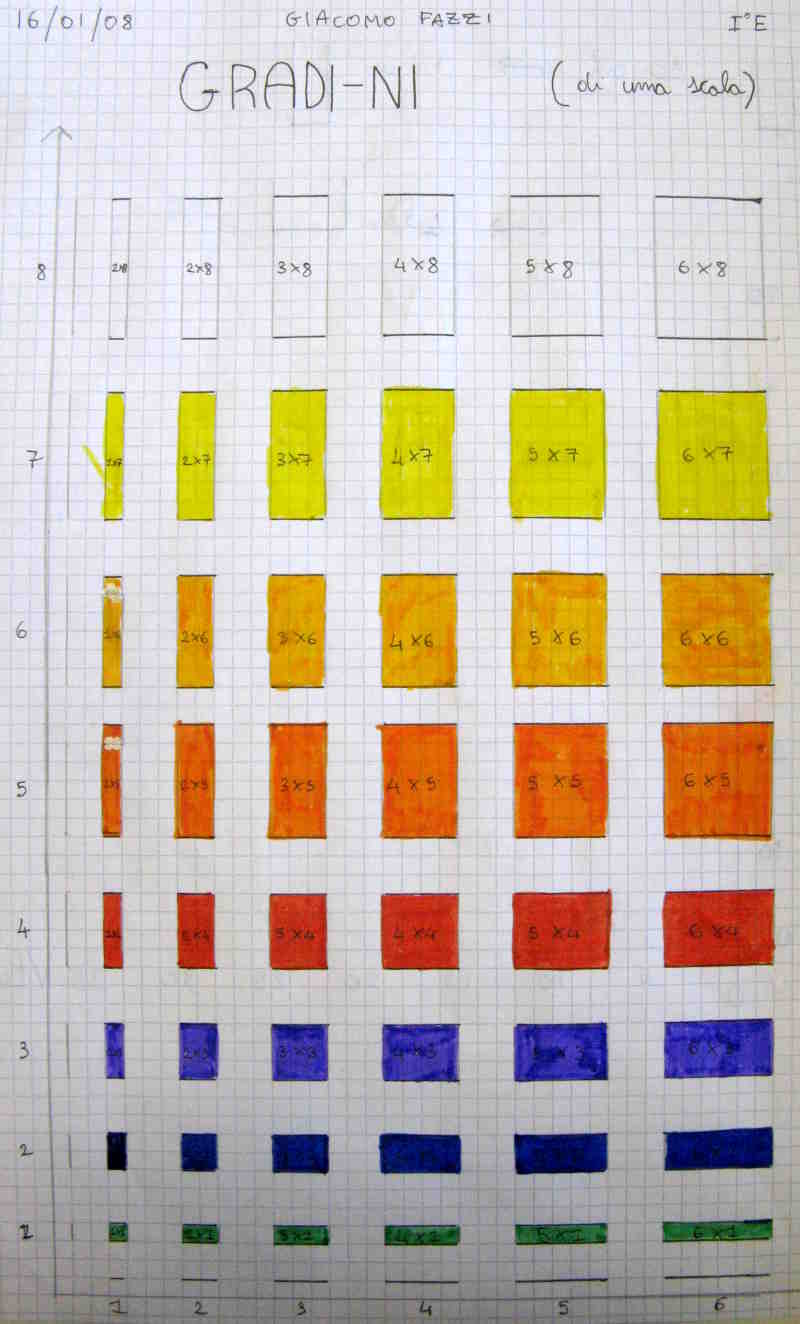

Prendere spunto dall'img, o seguire i links.

Quante combinazioni ? 5x7 (l'ordine e' importante, cioe' 5Hx7V, cioe' 5 Horizontal e 7 Vertical).

Guida ins

Possibili usi

• compito da iniziare in classe e completare a casa. Inizia poco dopo la meta' lezione.
• 2016 assegnato vacanze di Natale.

Procedimento di disegno

Ho scritto il procedimento di disegno in modo dettagliato, almeno nella prima parte, affinche' gli studenti se lo leggano, per imparare le parole e strutture che altrimenti non userebbero mai nel parlato comune, e che quindi non saprebbero dire.

Testo, varianti

1. Si puo' partire facendo disegnare i segmenti
2. o solo i rettangoli, ed aggiungere a posteriori i segmenti

idem per la numerazione.

Titolo

Dis rettangoli secondo lo schema indicato, cui daremo un nome.

Talk

Disegnare prima i rettangoli

1. rettangoli equispaziati di 1 o 2 q.
2. 5 cm dal bordo sx del foglio, dal basso e dall'alto, 2 cm dal destro.
3. rispettare la quadrettatura

1I c: Disegnare.

Le dimensioni sono date in quadretti, non in cm, per cui potete usare sia q4 che q5.

1. Disegno i rettangoli guida, hanno 1 dei lati lungo solo 1 q
   1. Un punto di partenza:
      • 6 cm dal bordo sinistro e dal basso del foglio.
   2. Disegnare 1 quadrato grande 1 quadretto, il punto di partenza e' il suo vertice in basso a sinstra.
   3. Spostarsi a destra di 2q, e disegnare un rtg (rettangolo) largo 2q e alto 1q.
   4. Spostarsi a destra di 2q, e disegnare un rtg, ingrandendo sempre di 1q la larghezza.
   5. Ripetere punto precedente p3, fino ad arrivare a 2 cm dal bordo dx, non di piu'.
   6. Tornare al quadratino iniziale.
   7. Spostarsi in alto di 2q, e disegnare un rtg alto 2q e largo 1q.
   8. Spostarsi in alto di 2q, e disegnare un rtg, ingrandendo sempre di 1q l'altezza.
   9. Ripetere punto precedente p8, fino ad arrivare ad una altezza del rtg di 6q.
2. Disegno i rettangoli combinazione
   1. Se si vuole,
      1. tracciare le linee orizzontali dai lati dei rettangoli di riferimento, quelli allineati in verticale
      2. tracciare le linee verticali dai lati dei rettangoli di riferimento, quelli allineati in orizzontale.
   2. oppure  rifarsi alla guida della quadrettatura.
   3. Ricalcare i rettangoli all'incrocio dei rettangoli di riferimento, se si vuole in colore.
