^^Onde; struttura.

2 onde consecutive viste di profilo:

     |<-- lunghezza ----->|
     |    d'onda          |
_____C__________________CRESTA_________________ampiezza______________
____/\____________________/\__________________|______________________
__/____\________________/____\________________|______________________
/N_______\N__________N/________\NODO_______N__|____livello medio_____
___________\________/____________\________/_____|____________________
_____________\____/________________\____/_______|____________________
_______________\/____________________\/_________|_ampiezza___________
             VENTRE

Tra l'astratto e il concreto

dida: nel disegno astratto dell'onda, c'e' solo un profilo, nel caso delle onde marine c'e' un pieno ed un vuoto, cioe' acqua e aria.

Vista di un'onda

Come conviene disegnare un onda.

Interpretando il disegno

Maggiani96: creste o vertici
Sacchelli96: valli
Maggiani96: altezza dell'onda; profilo

Ventre dell'onda
Maggiani96: cio' che sta sotto il livello medio

Versione1

Versione2

Versione3

Piu' l'immagine si fa ricca di nomi ... piu' si fa complicata, di piu' se i nomi si riferiscono ad aspetti diversi, come qui l'ampiezza, quando prima si parlava di propagazione.



Domande

cc>>>

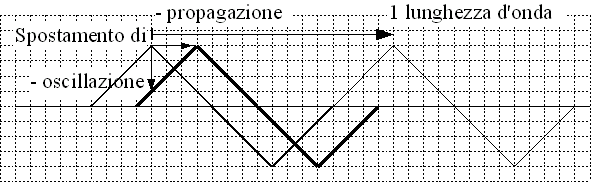

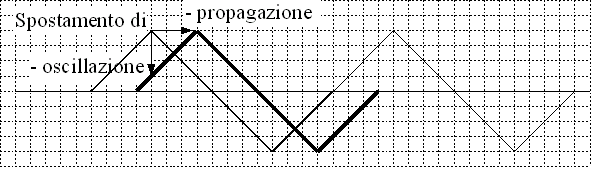

876 Definizione di: struttura e moti dell'onda, tramite disegno.   8

Errori:

Quadrelli_2005: segna semplicemente una "direzione di propagazione", senza le precisazioni che invece io ho direttamente fatto: spostamento di propagazione e lunghezza d'onda.
Federighi_2006: idem per lo spostamento di oscillazione.

2006 Si ripete l'errore dell'anno precedente: i vettori spostamento non sono esatti: iniziano dal punto esatto, ma non finiscono nella nuova posizione.

Possibili rimedi:

  • aggiungere i punti di inizio e fine dello spostamento.
  • fare 2 o piu' disegni separati
 1 4
2 1
3 1
4 1
5 1









Griglia di valutazione del disegno 8
1 4 punti per le 6 parole, 0,7 punto in meno per ogni mancanza 4
2 spostamento di 1 lunghezza d'onda segnato corretto 1
3 spostamento di propagazione segnato corretto 1
4 spostamento di oscillazione segnato corretto 1
5 ampiezze esatte 1

c: mi sembra un po' sbilanciata a favore delle semplici parole
